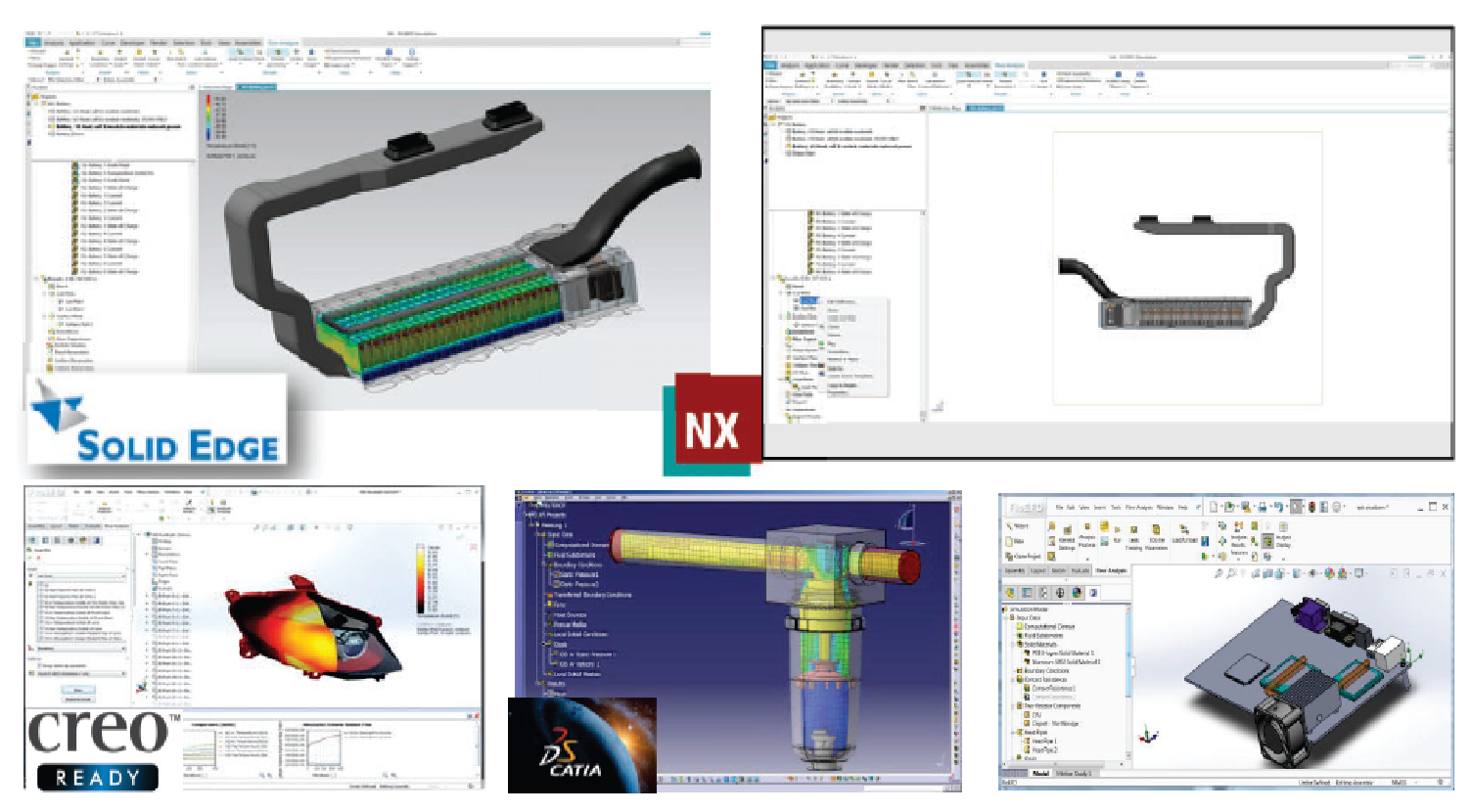

FLOEFD特色(搭配主流CAD軟體)

  • 自動偵測流體空間
  • 幾何外型改動偵測:同時進行建模與分析
  • 在CAD軟體裡前處理設定
  • 直接使用CAD進行網格生成
  • 在CAD上直接進行後處理分析→不需要進行模型簡化!十分適合機構工程師!


電池應用

電池中的高效冷卻系統是延長電池壽命、安全性和最佳性能的關鍵

　　　　　　　　　　

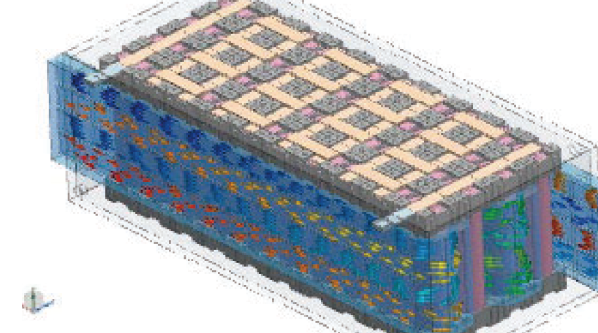

電池熱分析

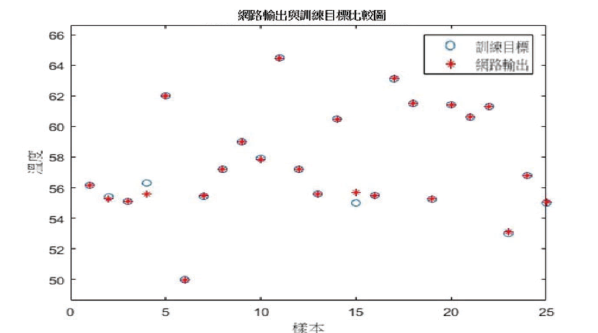

AI輸入與輸出參數、模擬整合

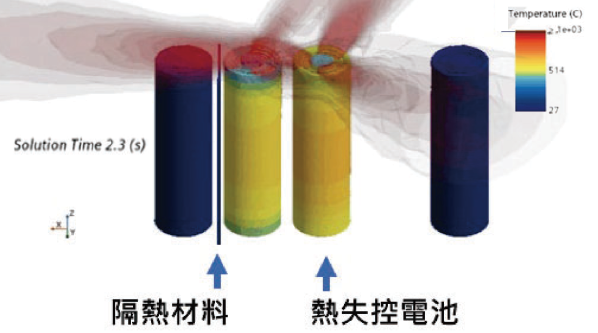

電池熱失控​

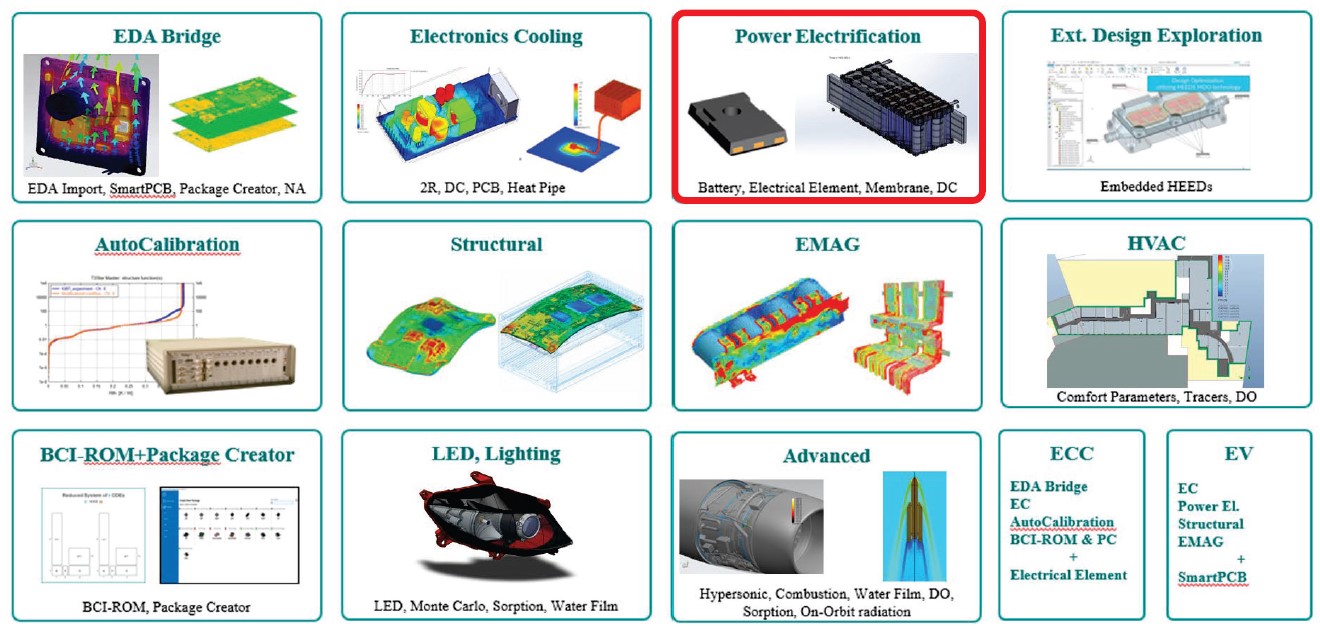

FLOEFD特色(多元的模組)

　　　　　　　　　　


電池模組(Power Electrification)

等效電池模型,根據電池的電特性或電化學特性計算發熱功率,將之施加於電芯

  • ECM等效電路(Equivalent Circuit Model)
  • ECTM電化學(ElectroChemical-Thermal Model)兩種模模型
　　　　　　　　　　

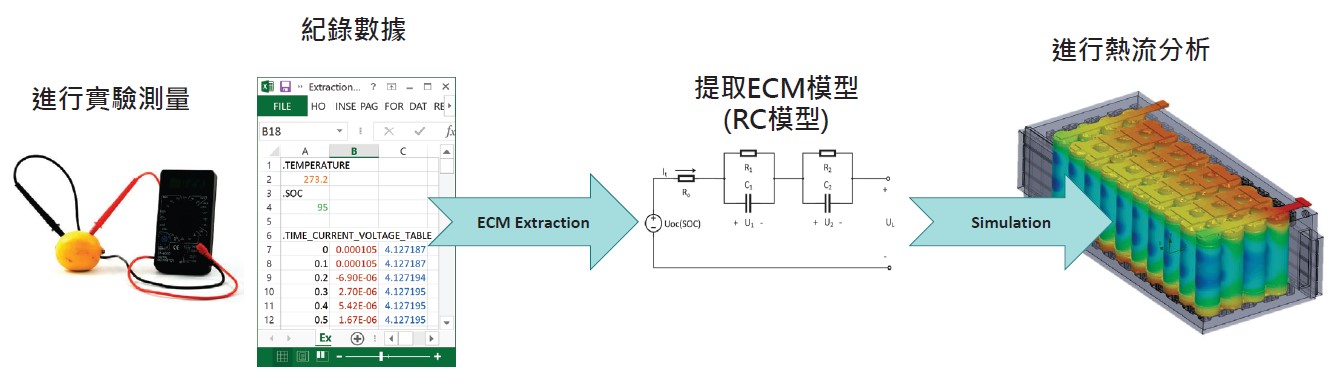

分析流程

  • Simcenter FLOEFD可以使用電熱等效電路模型(ECM)和電化學熱模型(ECTM)來模擬電池
  • 該軟體具有從實驗數據中獲取ECM 參數的電池提取功能,因此等效模型能夠與特定的電池電池相應
  • 實驗必須滿足成功提取參數的要求
　　　　　　　　　　

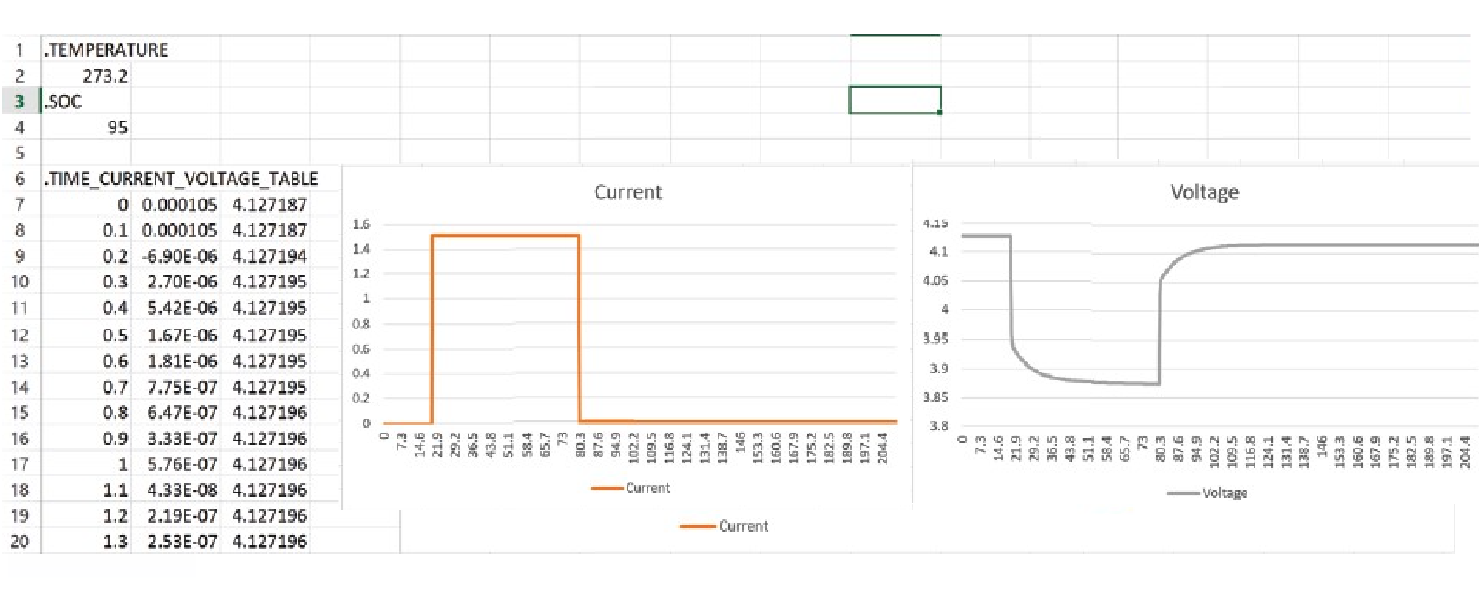

實驗測量

  • 進行實驗測量的要求:
  • 調整環境條件以保持電池溫度固定
  • 調整測量設備,以每0.1秒以內的時間步長記錄電壓和電流值
  • 當電流為零時開始記錄,電壓為Uoc(開路電壓)
  • 進行一次脈衝充電或放電(或一系列脈衝),在測量期間保持SOC幾乎恒定
  • 在每次脈沖後等待電壓達到Uoc狀態。這可能需要一段時間,但這是成功提取的先決條件

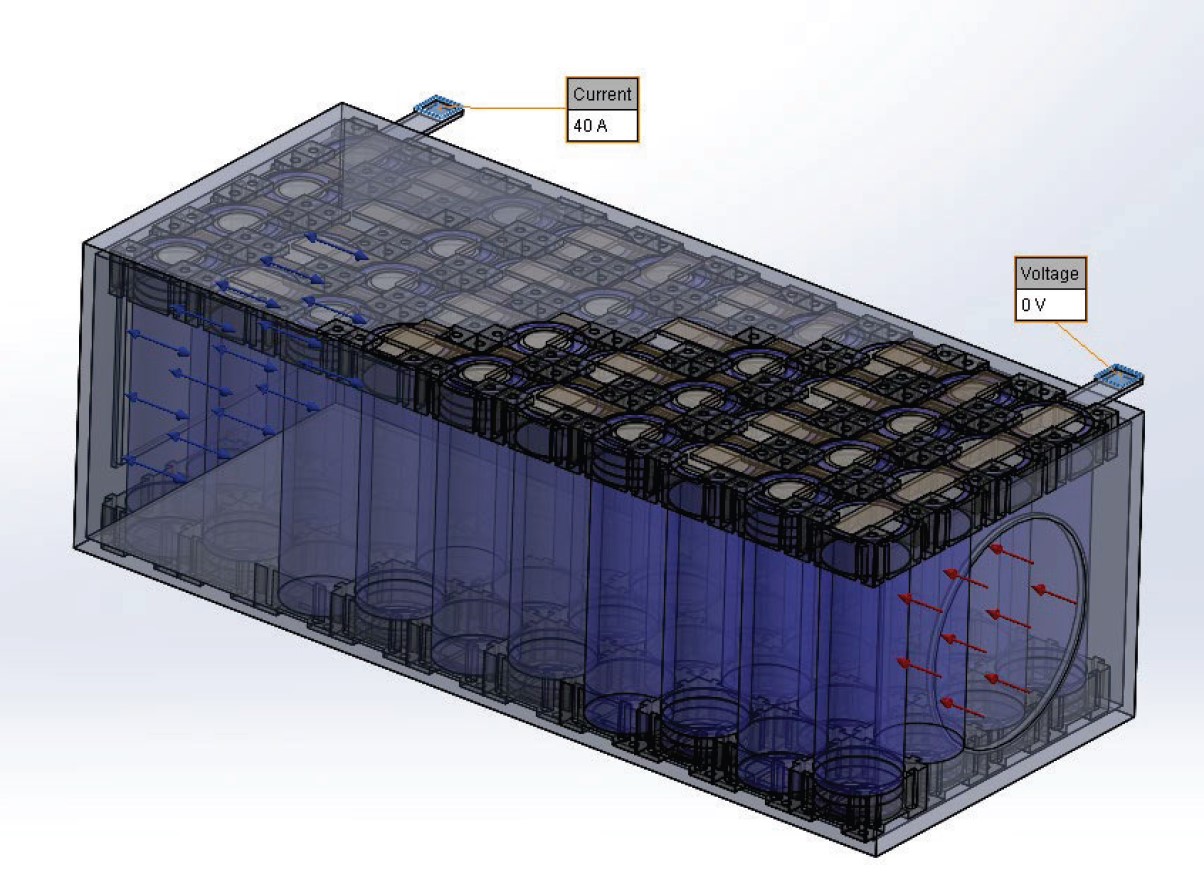

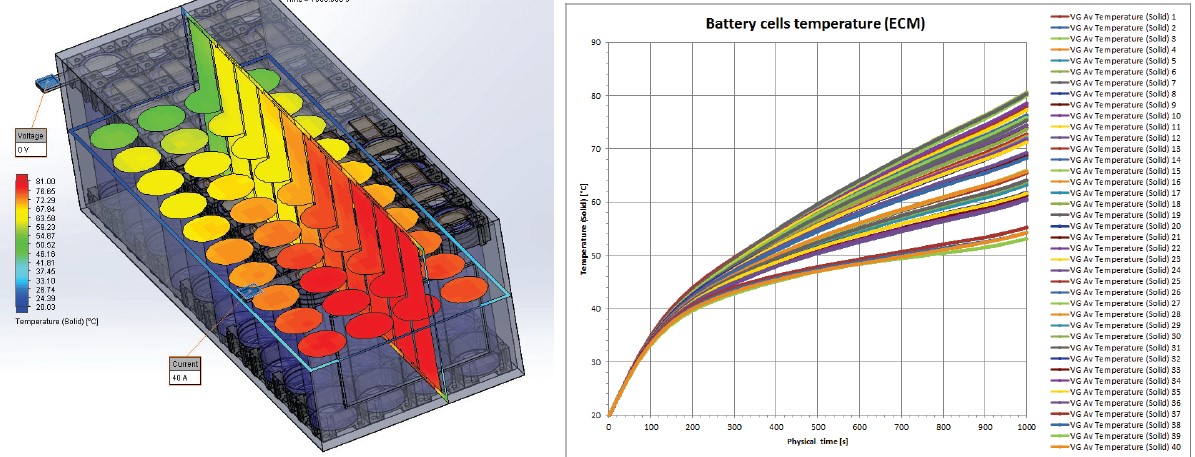

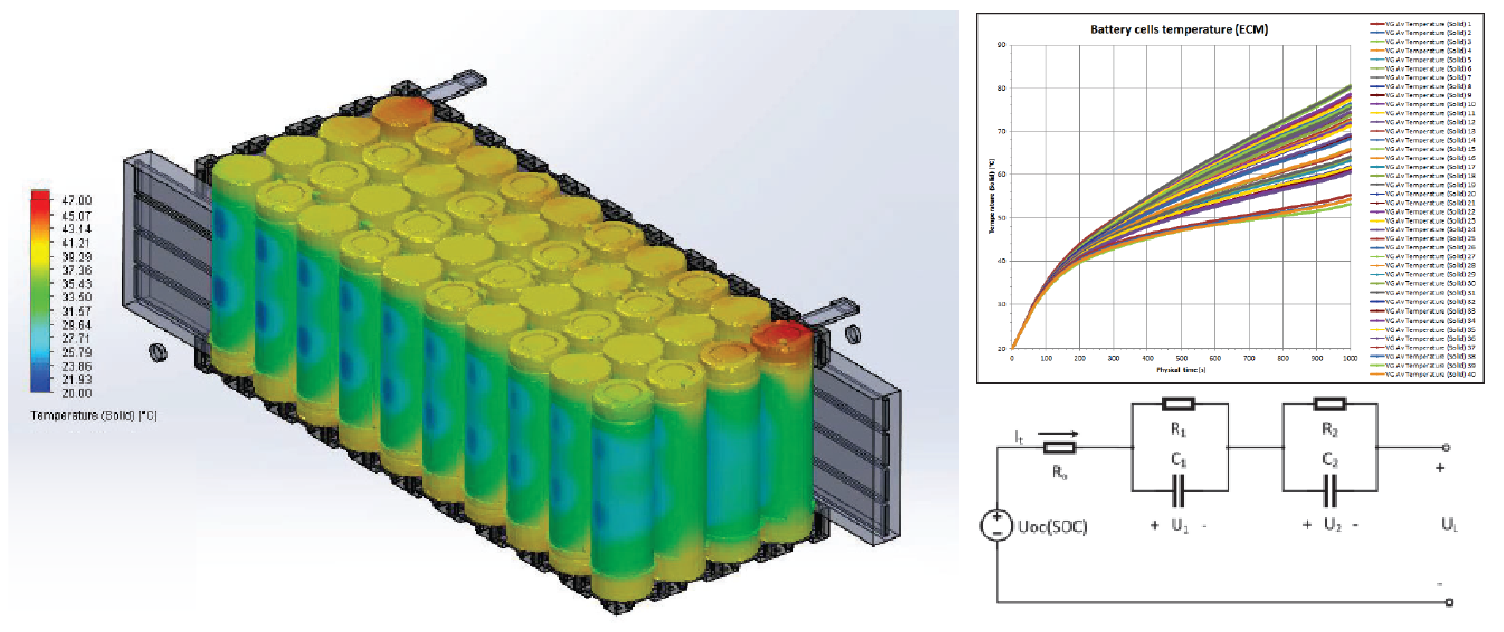

18650電池組-空冷分析

電池模組
  • 電池由40個NCA電池組成
  • 每個電池的容量為3.03Ah
  • 總電池容量=12.12Ah。
冷却系统
  • 使用10mへ3/h流量的風扇
  • 電池盒的外壁冷卻
  • 環境溫度=20C
  • 電池以固定電流40A放電(每個電池約10A)
