NX CAD 逆向工程解決方案
更快速、更高效地提供更優質的產品

Siemens NX™ CAD/CAM/CAE 軟體是一套橫跨產品開發、模具設計、加工製造的跨行業應用解決方案，無論是航太、船舶、汽車、消費電子或自動化機械設備與零件製造行業都能從NX 中取得的高效率的應用工具以完成作業任務。其中針對逆向工程作業時，Siemens NX 在建模方案中提出的重大的突破：「收斂式建模技術」，讓企業在透過逆向掃描軟體取得數位模型時能，透過收斂式建模技術可大幅簡化包含三角網格面的處理工作，可直接修改STL無需進行耗時的資料轉換。因此 NX 收斂式建模技術，可以說是逆向工程、3D列印的作業的最佳解決方案。

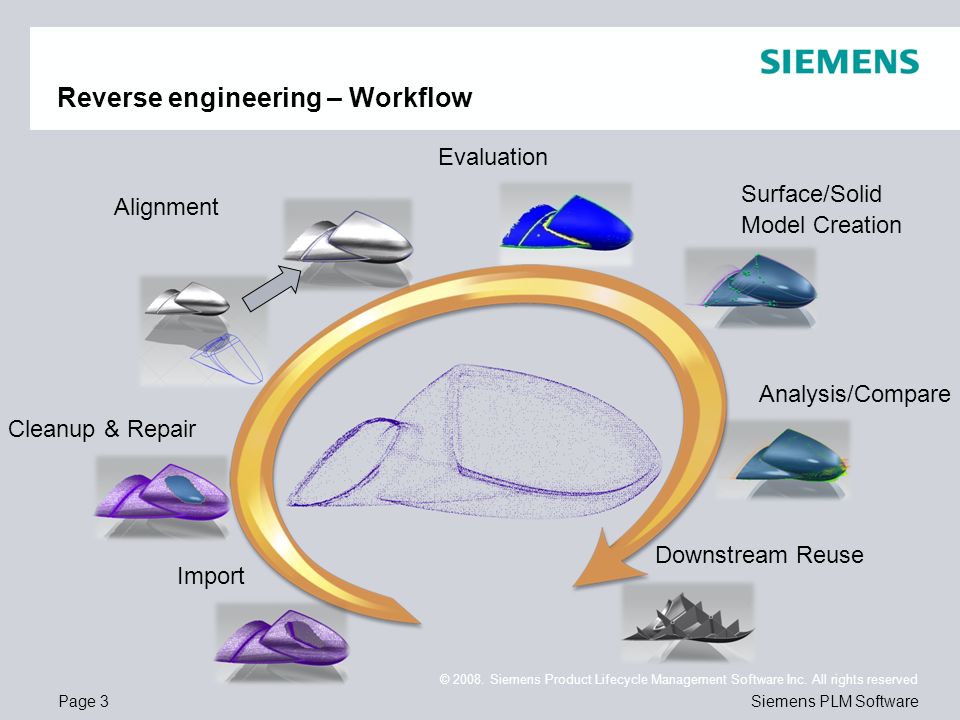

Reverse Engineering逆向工程

現今市場競爭激烈，如何快速反應競爭對手，或提前產品上市時間，企業都會在其設計流程中使用逆向掃描的3D數據。有時候面臨現有設備維修時，若是沒有數位資料也無法進行製造，在過去需要十分耗時且複雜的量測、繪製過程，特別是不規則的形狀在重建設計時需要大量的步驟，因此逆向工程在企業的應用環節中是十分重要的一環。 將產品數位資料建立後，就可用於 3D 列印、模具設計、分析或其他用途。 您可以利用 NX 以網格面的形式導入掃描數據，這樣就無需轉換曲面、創建實體或手動創建任何其他形狀。 您可以掃描數據並立即開始為 3D 打印建立支撐、根據外型建立模具、將其包含在裝配件中、對其進行分析，或執行任何其他必須使用 CAD 數據才能進行的操作。

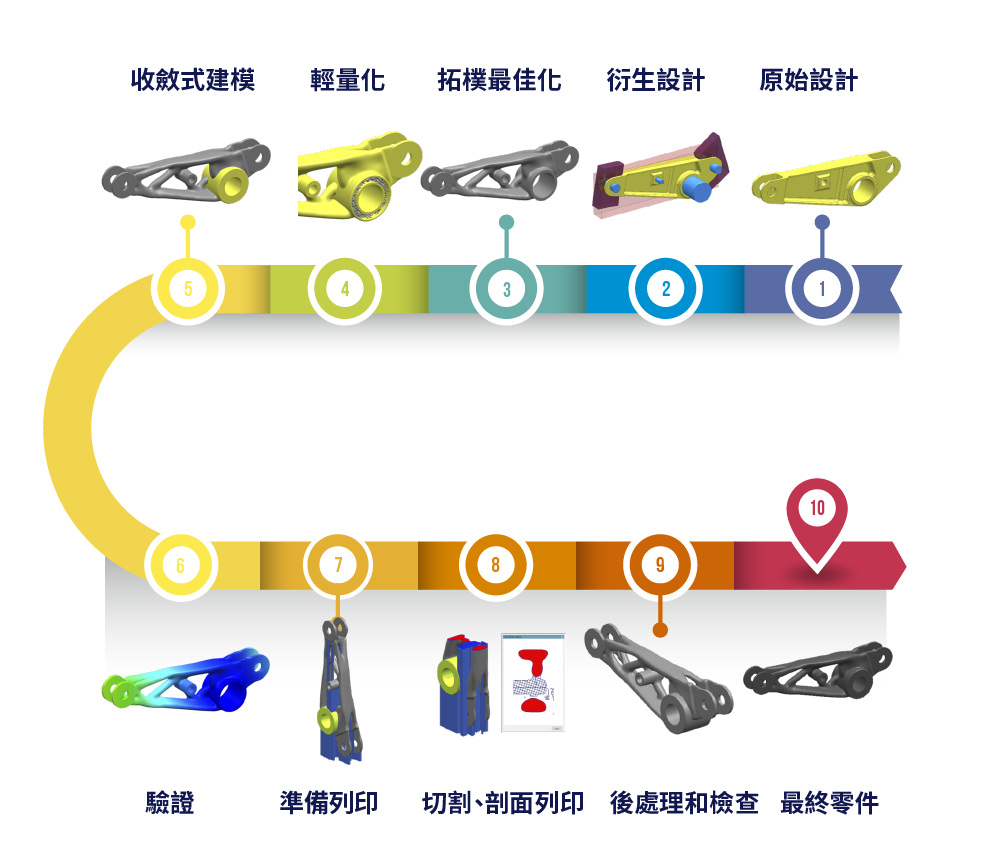

NX Convergent Modeling收斂建模

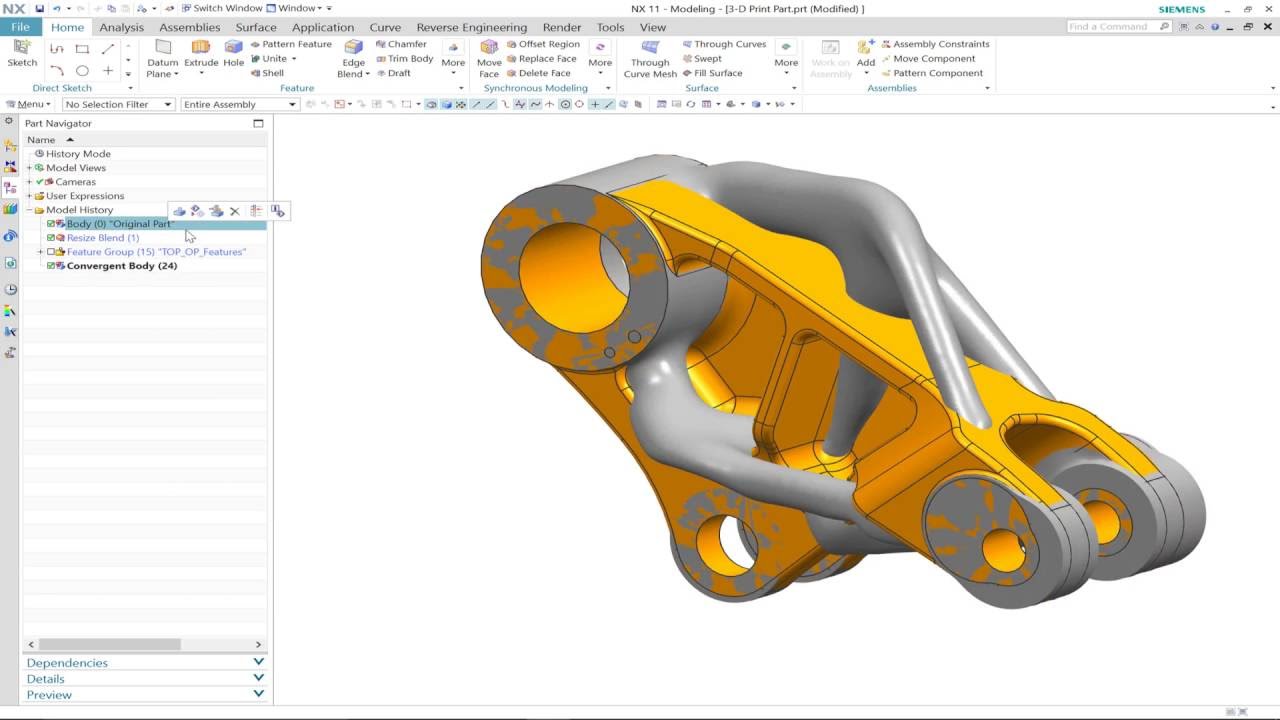

onvergent Modeling技術提供一種可以結合網格面和 B-Rep 數據的 創新3D 建模功能。這兩種數據格式具有不同的幾何特性，網格面數據一般適用範圍包含數位打樣、游戲與動畫數位模型，B-Rep 數據多用於工程設計和加工制造的所需的3D建模。 但因應3D掃描、拓撲優化和3D列印…等高速成長的需求，網格面數據的使用機會持續增加，表示設計工程師需要更有效率地將網格面轉換成 B-Rep曲面以利在 3D 建模系統使用模型。 而 NX 發展出的創新Convergent Modeling收斂式建模技術，能夠支持在同一個環境中對網格面直接進行修改，例如加強厚度、修改破面、添加圓角…等應用，也能夠接讓網格面體和實體進行相互的交、聯集或差集等運算，利用兩種數據源進行 3D 產品建模，同時可消除兩者之間轉換的復雜性、錯誤和延遲。








































逆向工程的需求與NX解決方案


行業趨勢 企業影響 技術應對 解決方案

越來越多的 3D 列印、增材製造、快速原型…等需求。

3D 列印的需求需要有 CAD 建模工作來支持，以3D 列印的成果來完成其他產品開發過程中的任務。

如何將掃描的點雲轉換成多面體、曲面、實體，以便輕鬆修改數位模型或進行 3D 列印作業流程

Siemens NX 可以使用  Convergent Modeling 技術可以直接在多面體上修改模型，更快的處理逆向工程產生的數位資料。 NX 不需要大量的作業便可以修改 STL 模型，在更短的時間之內完成任務。

分析競爭對手的產品、保持與市場同步

公司沒有競爭對手產品的 CAD 數據

完成掃描競爭對手的模型後便可以進行公司所需要的各種分析

掃描產生的數位資料保存成 NX 中，可以直接使用或修改成新設計，並且進一步進行其他的應用，如：分析、拆模、或 3D 列印

紀錄沒有 CAD 數位資料的歷史資訊。

現有實體模型重建成數位資料是大量的密集勞動工作、費時且容易出錯

掃描歷史模型資料可以透過數位模型保存、並可重複使用到新的開發流程中，並可以取得其設計的經驗與知識

以 NX 結合 Simcenter  可實現 CAD / CAM / CAE 完整的解決方案，將歷史數據變成可重用的數位資料，包含工程圖面或者是模型上加上 3D 註解來保存。
